FX系列型號的含義詳細介紹

 在PLC的正面，一般都有表示該P(yáng)LC型號的符號，通過閱讀該符號即可以獲得該P(yáng)LC的基本信息。FX系列PLC的型號命名基本格式如下：



序列號：0、0S、0N、2、2C、1S、2N、2NC。
　

I/O總點數：10～256。

單元類型：M—基本單元；

E—輸入輸出混合擴展單元及擴展模塊;

EX－輸入專用擴展模塊；

EY－輸出專用擴展模塊。

輸出形式：R－繼電器輸出；

T－晶體管輸出；

S－晶閘管輸出。

特殊品種區別：Ｄ－DC電源，DC輸入；

A1－AC電源，AC輸入；

Ｈ－大電流輸出擴展模塊（1A/1點）；

Ｖ—立式端子排的擴展模塊；

Ｃ—接插口輸入輸出方式；

Ｆ－輸入濾波器1ms的擴展模塊；

Ｌ－TTL輸入擴展模塊；

Ｓ－獨立端子（無公共端）擴展模塊。

若特殊品種一項無符號，說明通指AC電源、DC輸入、橫排端子排；繼電器輸出：2A/點；晶體管輸出：0.5A/點；晶閘管輸出：0.3A/點。

例如：FX2N-48MRD含義為FX2N系列，輸入輸出總點數為48點，繼電器輸出，DC電源，DC輸入的基本單元。又如FX-4EYSH的含義為FX系列，輸入點數為0點，輸出4點，晶閘管輸出，大電流輸出擴展模塊。

FX還有一些特殊的功能模塊，如模擬量輸入輸出模塊、通信接口模塊及外圍設備等，使用時可以參照FX系列PLC產品手冊。

FX2N系列17種基本單元（CPU單元或主機單元）見表1-2。

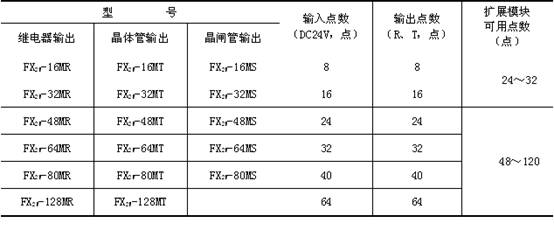

表1-2 FX2N系列17種（AC電源、DC輸入）基本單元
