FX系列用戶環境的組成及數據結構

  它包括用戶數據結構、用戶元件區分配、用戶程序存貯區、用戶參數、文件存貯區等。
  1 .用戶數據結構
  用戶數據結構主要分為三類:
  類為 bit 數據。第二類為字?jǐn)?shù)據。第三類為字與 bit 的混合
  2 .邏輯元件
  ( 1 )輸入繼電器( X0 ~ X177 ) PLC 的輸入端子是從外部開關接收信號的窗口。 FX2 的輸入繼電器多可達 128 點,采用八進制編號,且不能用程序驅動。
 �。� 2 )輸出繼電器( Y0 ~ Y177 ) PLC 的輸出端子是向外部負載輸出信號的窗口。 FX2 的輸出繼電器多可達 128 點,且編號為八進制。外部負載的驅動必須由輸出繼電器實行。
 �。� 3 )輔助繼電器( M )
 �、� 通用輔助繼電器 M0 ~ M499 ( 500 點)
 �、� 停電保持輔助繼電器 M500 ~ M1023 ( 524 點)
  ③ 特殊輔助繼電器 M8000 ~ M8255 ( 256 點)
  (4) 狀態元件( S )

  在步進順控系統的編程中狀態元件 S 是重要的軟元件。它與后述的步進順控指令 STL 組合使用。有以下四種類型:

初始狀態  S0 ~ S9 (10 點 ) 回零  S10 ~ S19 ( 10 點)
通用  S20 ~ S499 (480 點 ) 保持  S500 ~ S899 ( 400 點)
  �。� 5 )報警器(S)作報警器用的狀態元件: S900 ~ S999 ( 100 點)。一部分的狀態元件可用作外部故障診斷輸出。
  ( 6 )指針( P / I )
  ① 分支指令用指針 P0 ~ P63 ( 64 點)
  ② 中斷用指針 I0 □□~ I8 □□( 9 點)
 �。� 7 )定時器( T )(字、 bit )
  ① 定時器的動作及元件號
  在 PLC 內,定時器是根據時鐘脈沖累積計時的,時鐘脈沖有 1ms 、 10ms 、 100ms, 當所計時間到達設定值時,其輸出觸點動作。
  定時器的元件號及其設定值和動作如下:
•  定時器( T0 ~ T245 )
100ms 定時器 T0 ~ T199(200 點 )
   設定值 0.1 ~ 3276.7 秒
10ms 定時器 T200 ~ T245(46 點 )
設定值 0.01 ~ 327.67 秒
(b) 積算定時器( T246 ~ T255 )



  ②觸點的動作時序及精度

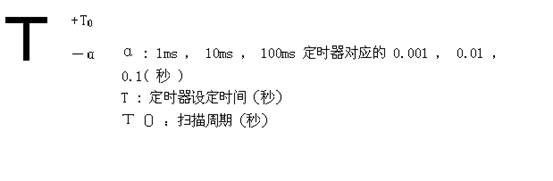

從驅動定時器線圈到其觸點動作,計時觸點的動作精度大致可用下式表示:
  (8) 計數器( C )(字、 bit )
  ① 內部信號計數器
  內部信號計數器是在執行掃描操作時對內部元件(如 X 、 Y 、 M 、 S 、 T 和 C )的信號進行計數的計數器。
•  16 bit 增計數器
   有兩種類型的 16 bit 二進制增計數器:
  通用: C0 ~ C99 ( 100 點)
  停電保持用: C100 ~ C199 ( 100 點)
  其設定值在 K1 ~ K32767 之間
•  32 bit 雙向計數器
   有兩種 32 bit 的增 / 減計數器:
  通用計數器 C200 ~ C219 ( 20 點)
  保持計數器 C220 ~ C234 ( 15 點)

  其設定值為 -2147483648 ~ +2147483647 ,計數的方向由特殊輔助繼電器 M8200 ~ M8234 決定。若特殊輔助繼電器接通(置 1 )時為減計數,否則為增計數。
 �、� 速計數器
  雖然 C235 至 C255 (共 21 點)都是速計數器,但它們共享同一個 PLC 上的 6 個速計數輸入端( X0 ~ X5 )。速計數器的選擇并不是任意的,它取決于所需計數器的類型及速輸入的端子。計數器類型如下:
  1 相無啟動 / 復位端子   C235 ~ C240
  1 相帶啟動 / 復位端子  C241 ~ C245
  2 相雙向         C246 ~ C250
  2 相 A-B 相型       C251 ~ C255
  圖 6-16 速計數器

  (9) 數據寄存器( D )(字)

  可編程控制器用于模擬量控制、位置量控制、
數據 I /O時需要許多數據寄存器存貯參數及工作數據。

 �、� 通用數據寄存器 D0 ~ D199 ( 200 點)
只要不寫入其它數據,已寫入的數據不會變化。但是, PLC 狀態由運行( RUN )→停止( STOP )時,全部數據均清零。
 �、� 停電保持?jǐn)?shù)據寄存器 D200 ~ D511 ( 312 點)
同上,除非改寫,否則原有數據不會丟失。不論電源接通與否, PLC 運行與否,其內容都不變化。在兩臺 PLC 作點對點的通訊時, D490 ~ D509 被用作通訊操作。
  �、� 特殊數據寄存器 D8000 ~ D8255 ( 256 點)
這些數據寄存器供監控 PLC 中各種元件的運行方式之用。其內容在電源接通( ON )時,寫入初始化值(全部先清零,然后由系統 ROM 安排寫入初始化值)。
   ④ 文件寄存器 D1000 ~ D2999 ( 2000 點)
  文件寄存器實際上是一類專用數據寄存器,用于存貯大量的數據,例如采集數據、統計計算數據、多組控制參數等。
•  變址寄存器( V / Z )(字)
   變址寄存器的作用類似于 Z 80 中的變址寄存器 IX 、 IY ,通常用于修改軟元件的元件號。 V 與 Z 都是 16 bit 數據寄存器。
